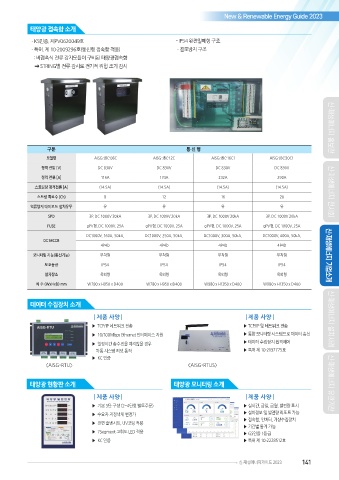

New & Renewable Energy Guide 2023

태양광 접속함 소개
- KS인증. 제PV0620049호 - IP54 완전밀폐형 구조
- 특허. 제 10-2009296호(통신형 접속함 적용) - 결로방지 구조
: 비접촉식 전류 감지모듈이 구비된 태양광접속함
STRING별 전류 감시로 전기적 위험 조기 감시

구분 통 신 형 신·재생에너지 홍보관
모델명 AISG-JBC-08C AISG-JBC-12C AISG-JBC-16C1 AISG-JBC-20C1
정격 전압 [V] DC 830V DC 830V DC 830V DC 830V
정격 전류 [A] 116A 174A 232A 290A

스트링당 정격전류 [A] (14.5A) (14.5A) (14.5A) (14.5A)
스트링 회로수 (Ch) 8 12 16 20 신·재생에너지 전시회
역류방지 다이오드 설치유무 유 유 유 유
SPD 3P, DC 1000V 20kA 3P, DC 1000V 20kA 3P, DC 1000V 20kA 3P, DC 1000V 20kA
FUSE gPV형, DC 1000V, 25A gPV형, DC 1000V, 25A gPV형, DC 1000V, 25A gPV형, DC 1000V, 25A
DC1000V, 160A, 50kA, DC1000V, 250A, 50kA, DC1000V, 300A, 50kA, DC1000V, 400A, 50kA,
DC MCCB
4P4D 4P4D 4P4D 4P4D

모니터링 기능(통신기능) 부착형 부착형 부착형 부착형 신·재생에너지 기업소개
보호등급 IP54 IP54 IP54 IP54
설치장소 옥외형 옥외형 옥외형 옥외형
치 수 (WxHxD) mm W780 x H950 x D400 W780 x H950 x D400 W980 x H1350 x D400 W980 x H1350 x D400

데이터 수집장치 소개

┃ 제품 사양 ┃ ┃ 제품 사양 ┃ 신·재생에너지 설치사례
▶ TCP/IP 네트워크 전송 ▶ TCP/IP 및 네트워크 전송
▶ 10/100Mbps Ethernet 인터페이스 지원 ▶ 통합 모니터링 시스템으로 데이터 송신
▶ 일정시간 송수진을 하지않을 경우 ▶ 데이터 수집장치 원격제어
자동 시스템 리셋 동작 ▶ 특허 제 10-2137775호
▶ KC 인증
<AISG-RTU> <AISG-RTUS>

태양광 현황판 소개 태양광 모니터링 소개 신·재생에너지 유관기관

┃ 제품 사양 ┃ ┃ 제품 사양 ┃
▶ 기본 5단 구성 (2~4단형 별도주문) ▶ 실시간, 금일, 금월, 발전량 표시
▶ 수요자 지정색체 변경가 ▶ 설비정보 및 발전량 리포트 가능
▶ 접속함, 인버터, 기상수집장치
▶ 전면 솔벤시트, UV코팅 적용
▶ 기간별 통계 가능
▶ 7Segment 고휘도 LED 적용 ▶ GS인증 1등급
▶ KC 인증 ▶ 특허 제 10-2228512호

신·재생에너지가이드 2023 141
