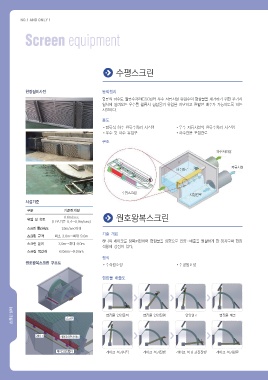

현장설치사진 동작원리
합류식 하수도 월류수처리(CSOs)와 우수 저류시설 유입수의 협잡물을 제거하기 위한 우기시
일시에 밀려오는 우수를 월류시 협잡물의 유입을 차단하고 원활한 배수가 가능하도록 하는
시설이다.

용도
•합류식 하수 월류수처리 시스템 •우수 저류시설의 월류수처리 시스템
•우수 및 하수 유입구 •하수관용 포집관로
구조

하수처리장

저류시설
하수관로

수평스크린 차집관로
시설기준
구분 기준허가량
0.6m/sec
유입 선 속도
(EpA기준 0.4~0.9m/sec)
스크린 통과속도 1.5m/sec이하
기술 개요
스크린 규격 최소 3.0m~최대 9.0m
하나의 레이크를 왕복회전하며 협잡물을 상향으로 인양·배출을 원활하게 한 장치로써 현장
스크린 높이 3.0m~최대 9.0m
적용에 장점이 있다.
스크린 목간격 6.0mm~9.0mm
형식
원호왕복스크린 구조도 •수직원호형 •수평원호형

협잡물 배출도

협잡물 인양준비 협잡물 인양진행 인양완료 협잡물 배출
스크린

레이크 레이크회전가이드

레이크회전롤러 레이크 복귀시작 레이크 복귀진행 레이크 복귀 회전진행 레이크 복귀완료
