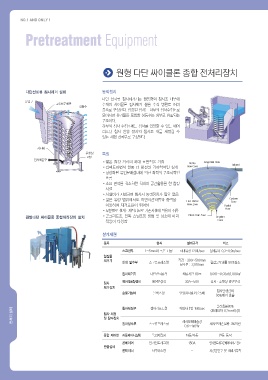

다단선회류 침사제거 설비 동작원리
다단 선회류 침사제거기는 원통형의 침사조 내부에
유입구
고효율분배관 수개의 사이클론 침사제거 셀을 수직 병렬로 여러
상등수
층으로 구성한다. 침강된 침사는 하부의 침사수집조로
모아지며 유기물을 포함한 상등수는 상부로 유출되는
구조이다.
하부의 침사 수집조에는 침사를 인양할 수 있는 에어
리프팅 침사 인양 장치와 침사조 내를 세정할 수
있는 세정 장치부로 구성된다.

지지대
후렛싱 특징
라인
침사배출구
•짧은 침강 거리의 최대 표면적을 가짐 Vortex Tangential Flow Influent
•컴팩트하면서 한층 더 발전된 기하학적인 설계 Flow Cone
•형상화된 유입분배설비에 의한 최적의 구조학적인
흐름
•소요 면적을 최소화한 최대의 공간활용을 한 침강
시설
•시설비가 저렴하며 침사지 동력장치가 필요 없음
•넓은 유량 범위에서도 자연회전와류와 중력을 Free Vortex Cyclone
Cone
이용하여 제거효율이 뛰어남 Flow Zone Radial
•부분별로 설계·제작되므로 기존시설에 적용이 쉬움 Flow
원형다단 싸이클론 종합처리장치 설치 •콘크리트조, 단독 스틸조등 방법 및 장소에 따라 Black Hole Zone Degritter
적용이 다양함 Cone

설계제원
품목 형식 설계규격 비고

스크린부 1~5mm바 혹은 다공 최대유량 120ℓ /sec 설계유속 0.3~0.9m/sec
협잡물
제거기 인양 탈수부 스크류프레스형 직경 : 300~500mm 협잡물부피률 50%감소
탈수부 : 3,100mm

침사제거기 다단선회류식 체류시간 60초 0.001~0.03㎥/1,000㎥
에어리프팅설비 에어부상식 30A~50A 침사·후렛싱 라인부착
침사
제거장치
침사발생량의
송풍기설비 볼텍스형 인양침사량의 2.5배
95%제거 효율
분리효율95%
침사세정부 챔버리프트형 최대처리양 16ℓ /sec
(모래입자 0.2mm이상)
침사 세정
및 탈수장치
세사모래배출량
침사탈수부 스크류프레스형 세사모래손실량 3%미만
0.6~1㎡/hr
종합 제어반 자동제어시스템 옥외자립형 자동/수동 연동 동작
콘베이어 인라인드래그형 150A 인라인드래그콘베이어자료 참조
반출설비
콘테이너 사각바스형 - 차량운반구 및 개폐기부착
