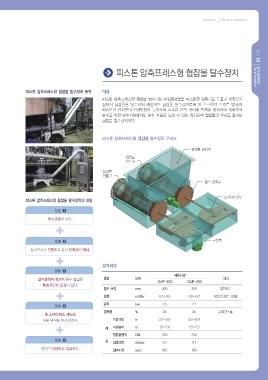

피스톤 압축프레스형 협잡물 탈수장치 동작 개념
피스톤 압축프레스형 협잡물 탈수기는 유입협잡물을 피스톤형 압축기를 토출구 방향으로
밀어서 협잡물을 탈수하여 배출하는 협잡물 탈수장치로써 바 스크린의 스리트 방향과
피스톤의 압착판의 진행방향이 동일하여 스크린 간극 사이에 막힘을 방지하여 미립자의
탈수를 위한 탈수시설에서도 탈수 효율을 높일 수 있는 장치로써 협잡물의 부피를 줄이는
협잡물 탈수장치이다.

피스톤 압축프레스형 협잡물 탈수장치 구조도

협잡물 반입구
협잡물
반출구

협잡물
반출구
탈수 압축부

스카치요크부
피스톤 압축프레스형 협잡물 탈수장치의 장점
장점 ➊

장점 ➋ 구동부

설계제원
장점 ➌
제품사양
항목 단위 비고
GAP-200 GAP-250
탈수 구경 mm 200 250 호칭치수
용량 m3/hr 0.3~0.5 0.5~0.7 복동의 경우 1.8배
동력 kw 1.5 2.2
장점 ➍
압축률 % 25 25 부피감소율
이송거리 m 2.0~5.0 4.0~6.0

제 이송높이 m 1.5~2.0 1.5~2.5
접합플랜지 DN 200 250
장점 ➎ 원 압축속도 m/sec 0.1 0.1

압축시간 sec 180 180
