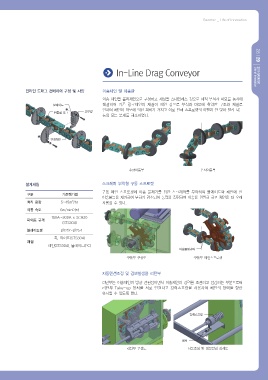

인라인 드래그 컨베이어 구성 및 사양 이송체인 및 이송판
이송 체인을 롤러체인으로 구성하고 재질을 스테인레스 강으로 제작 부식과 마모를 동시에
블레이드 해결하여 기존 링크체인의 재질이 체인 강으로 부식과 마모에 취약한 구조와 재질로
인하여 체인이 마모에 의한 피치가 커지고 이로 인해 스프로켓의 이빨과 안 맞아 탈리 되는
뒤틀림 도그 고무링
등의 모든 문제를 해소하였다.
연결체인
수평이동부 수직이동부
스크레퍼 부착형 구동 스프로켓
설계제원
구동 메인 스프로켓에 이송 물제거를 위한 스크레퍼를 부착하여 블레이드와 체인에 낀
구분 기준허가량
이송물들을 제거하여 부하가 감소되어 동력을 절감하며 이송을 원활히 하고 체인을 더 오래
3
처리 용량 5~15m /hr 사용할 수 있다.
이동 속도 6m/min이하
150A~300A x SCH20
파이프 규격
(STS304)
블레이드경 Ø129~Ø254
축, 파이프(STS304)
재질
체인(STS304), 블레이드(pC)
이송물제거바
구동부 구성도 구동부 메인스프로켓
자동텐션조정 및 경보발생용 리턴부
리턴부는 이송체인의 방향 전환점이면서 이송체인의 장력을 조절하고 점검하는 부분으로써
리턴부 Take-up 장치를 서로 연결하고 강력스프링을 사용하여 체인의 장력을 항상
유지할 수 있도록 한다.
강력스프링
센서
리턴부 구성도 자동조심 및 경보알림 상세도
