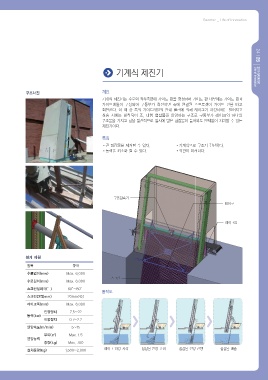

구조사진 개요
기계식 제진기는 수로의 좌우측면에 가이드 판을 형성하며 가이드 판 내부에는 가이드 핀과
가이드레일이 구성되어 구동부가 회전하면 축에 연결된 스프로켓이 가이드 핀을 타고
회전한다. 이 때 상 측의 가이드레일의 안내 롤러에 의해 레이크가 하강시에는 벌어지고
상승 시에는 밀착되어 조, 대형 협잡물을 인양하는 구조로 구동부가 레이크와 하나의
구조물을 가지고 힘을 발산하므로 일시에 많은 협잡물이 들어와도 문제없이 처리할 수 있는
제진기이다.

특징
•큰 협잡물을 제거할 수 있다. •기계식으로 구조가 간단하다.
•동력을 최소화 할 수 있다. •외관이 미려하다.

구동감속기
레이크

레이크암

설계 제원

항목 규격
수로넓이(mm) Max. 6,000
스크린
수로깊이(mm) Max. 6,000
스크린설치각(。) 60。~80。
동작도
스크린간격(mm) 20mm이상
레이크폭(mm) Max. 6,000
인양장치 7.5~22
동력(kw)
이동장치 0.7~2.2
인양속도(m/min) 5~15
부피(㎥) Max. 1.5
인양능력
중량(kg) Max. 700
설치중량(kg) 1,500~2,000 레이크 하강 시작 협잡물 인양 준비 협잡물 인양 진행 협잡물 배출
