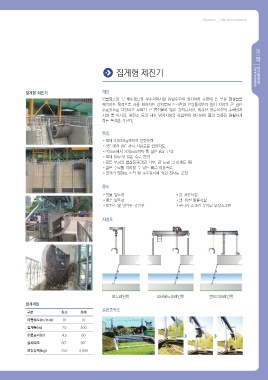

집게형 제진기 개요
빗물펌프장 및 배수펌프장 우수처리시설 유입수로에 설치하여 수면에 뜬 부유 협잡물을
제거하는 목적으로 사용 되어지는 장치로써 스크린과 인양동작부의 높이 차이가 큰 깊은
수로용으로 다양하고 부피가 큰 협잡물이 많은 강저류시설, 댐하천 방류시설의 수해방지
시설 뿐 아니라, 발전소 등의 해수 냉각시설의 유입부에 설치하여 물의 흐름을 원활하게
하는 목적을 가진다.

특징
•최대 3,000kg까지의 인양능력
•45。에서 90。까지 자유로운 인양각도
•20mm에서 300mm까지 폭 넓은 Bar 간격
•최대 50m의 깊은 수로 인양
•모든 부피의 협잡물처리(긴 나무, 큰 드럼 및 파렛트 등)
•넓은 수로를 처리할 수 있는 빠른 이동속도
•원거리 팬던트 조작 및 수로감지에 의한 전자동 운전

용도
•빗물 펌프장 •강 저류시설
•배수 펌프장 •댐·하천 방류시설
•발전소 및 냉각수 유입구 •로터리 스크린 유입부 부상스크린

시설도

모노레일형 오버헤드크레인형 겐트리크레인형
설계제원
운전조작도
구분 최소 최대
이동속도(m/min) 10 10
집게폭(m) 20 300
수로높이(m) 4.5 60
설치각도 60。 90。
인양능력(kg) 250 3,000
