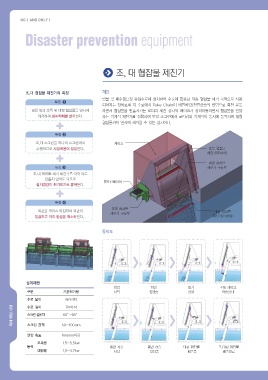

조,대 협잡물 제진기의 특징 개요
빗물 및 배수펌프장 유입수로에 설치하여 수중에 함유된 각종 협잡물 제거 목적으로 사용
특징 ➊
되어지는 장치로써 각 수로에서 Rake Chain이 배면하강/전면상승의 방법으로 회전 운동
하면서 협잡물을 반출시키는 로터리 제진 장치와 레이크가 상하이동하면서 협잡물을 인양
하는 기계식 제진기를 결합하여 단일 스크린에서 로터리와 기계식이 동시에 동작하여 대형
협잡물까지 일시에 제거할 수 있는 장치이다.

특징 ➋

케이스
조목 협잡물
제진기(로터리)

대형 협잡물
특징 ➌ 제진기 구동부

벨트컨베이어

특징 ➍
조목 협잡물
제진기 구동부 대형 협잡물
제진기(기계식)

동작도

설계제원
하강 하강 대기 조목 레이크
구분 기준허가량 시작 진행중 상태 마중상태
수로 넓이 6m이하
수로 깊이 7m이하
스크린 설치각 60。~80。

스크린 간격 50~100mm

인양 속도 6m/min이하
조목용 1.5~5.5kw
동력 동반 상승 동반 상승 대형 협잡물 조,대형 협잡물
대형용 1.5~3.7kw 시작 인양중 배출중 배출완료
