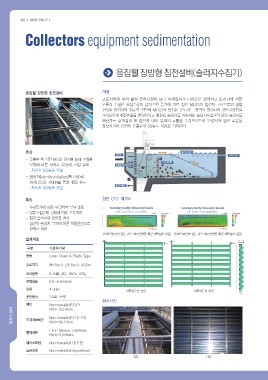

Page 14 - 가온텍

응집웰 장방형 침전설비 개념
고도처리에 따라 활성 슬러지설비 보다 미세입자가 다량으로 발생하고 도시화에 의한
분류식 수질은 유입수량의 갑작스런 증가에 의한 침전 MLSS의 침전지 후단으로의 밀림
현상을 방지하며 정류벽 전단에 MLSS의 응집을 유도하는 영역이 형성되어 생오니응집을
가지므로써 침전효율을 향상시키고 침전된 슬러지를 이송하는 슬러지수집기와 모인 슬러지를
배출하는 호퍼설비 및 침전지 내의 유체의 흐름을 수리학적으로 안정시켜 침전 효율을
향상시키어 침전지 유출수의 SS농도 저감을 가져온다.

효과 슬러지수집기
반응조 처리수방류
- 유출부 측 침전 MLSS 감소를 통해 고형물
이중정류벽
부하에 따른 처리수 SS농도 저감 유도 호퍼슬러지교반장치
: 처리수 SS농도 저감
- 생응집(bio-flocculation)를 이용해
미세 SS의 거대화를 통한 침전 유도
슬러지배출
: 처리수 SS농도 저감
특징 침전 CFD 해석도
- 수량증가에 따른 수리학적 부하 만족
- 방류수질규제 강화에 따른 고도처리
- 침강 슬러지의 완벽한 처리
- 침전지 슬러지 부하에 따른 자동운전으로
완벽한 처리
<이중다공판이 있는 경우-와류발생을 통한 생응집이 있음> <이중다공판이 없는 경우-와류발생을 통한 생응집이 없음>
설계제원

구분 기준허가량
종류 Loop Chain & Flight Type
수로크기 W4.5m X L16.5m X H3.5m

모터동력 0.75㎾, Ø3, 380V, 60㎐
주행속도 0.6~0.6m/min
수량 4 units 이중정류판 전면 이중정류판 후면
운전방식 2수로 1구동
설치사진
체인 Non-metallic(F.R.p)
pitch=152.4mm
Non-metallic(p.R.R-T3)
드라이브체인
pitch=66.27mm
F.R.p 195mm, 3,800mm
플라이트
pitch=3.048mm
웨어스트립 Non-metallic(H.D.p.E)
스프라켓 Non-metallic(polyurethan)
김포 수원
