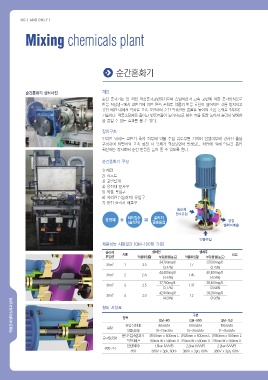

순간혼화기 설치사진 개요
순간 혼화기는 인-라인 약품혼화교반장치로써 흡입확산과 고속 교반에 의한 혼화방식으로
반응 저장탱크에서 교반기에 의한 완속 혼화로 약품의 반응 효율이 떨어지는 것을 방지하고
유입 배관 내에서 약품을 고속 교반하여 순간 약품반응 효율을 높이며 소요 동력을 절감하는
기술이다. 약품소모량을 줄이고 반응효율이 높아지므로 탈수 효율 또한 높아져 슬러지 발생량
을 줄일 수 있는 효과를 볼 수 있다.

장치구조
인라인 믹서는 교반기 축의 하부에 약품 주입 유도부를 가지며 임펠러부에 경사진 홀을
구성하여 임펠러의 고속 회전 시 유체가 확산되면서 발생되는 차압에 의해 약품을 흡입
확산하는 장치로써 순간 반응을 높여 줄 수 있도록 한다.

순간혼화기 구성
1) 배관
2) 샤프트
3) 교반날개
4) 응집재 분사구
5) 약품 투입구
6) 처리원수(슬러지) 유입구
7) 응집 슬러지 배출구
슬러지
원수유입
처리원수 슬러지
응집제 응집
(슬러지) 급속응집
슬러지배출

약품주입
제품성능 시험결과 (QM-100형 기준)
슬러지 시료 설치전 설치후 비고
투입량 약품투입량 부유물질(농도) 약품투입량 부유물질(농도)
34,700mg/ℓ 37,500mg/ℓ
30m 3 1 3.0 1.7
(3.47%) (3.75%)
44,400mg/ℓ 40,400mg/ℓ
30m 3 2 2.75 1.45
(4.44%) (4.04%)
37,700mg/ℓ 38,400mg/ℓ
30m 3 3 2.5 1.37
(3.77%) (3.84%)
42,900mg/ℓ 39,200mg/ℓ
30m 3 4 2.0 1.2
(4.29%) (3.92%)
설비 사양표
구분
항목
QM-80 QM-100 QM-150
유입수(최대) 80m3/hr 100m3/hr 150m3/hr
용량
약품(최대) 10~20m3/hr 10~30m3/hr 12~35m3/hr
분사식급속혼화기 Ø100mm x 500mm L Ø125mm x 500mm L Ø150mm x 500mm L
규격및중량
프랜지배관 200mm W x 500mm H 220mm W x 500mm H 220mm W x 500mm H
전원(제어) 1.5kw (VVVF) 2.2kw (VVVF) 2.2kw (VVVF)
구동모터
전압 380V x 3ph, 60Hz 380V x 3ph, 60Hz 380V x 3ph, 60Hz
