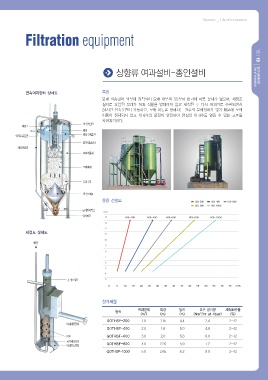

연속여과장치 상세도 특징
모래 이송관이 외부에 장착되어 모래 내부의 SS부하 변화에 따른 문제가 없으며, 세정조
설치로 오염된 모래가 여과 작용을 방해하지 않고 세척된 후 다시 여과기로 순환되면서
24시간 연속운전이 가능하고, 모래 이동을 방해하는 원수의 분배장치가 없기 때문에 모래
이동이 정체되지 않고 여과수의 운전이 안전하여 양질의 여과수를 얻을 수 있는 고효율
사여과기이다.
원수인입관
세정조
에어
여과수유출관 세척수배출관
공기세정장치
세정이송관
여과기몸체

모래여재

유입수로

원수분배조
용량 선정도
모래집사박스
양사펌프

세정도 상세도

에어

공기분리관

설계제원
여과면적 직경 높이 요구 공기량 세척퇴수율
형식 2 3
(m ) (m) (m) (Nm /hr at 4bar) (%)
GOTHSF-200 1.0 1.15 4.4 2.4 2~12
여재세정장치
GOTHSF-400 2.0 1.6 5.0 4.9 2~12
RIB GOTHSF-600 3.0 2.0 5.6 6.0 2~12
공기세정장치
여재린스장치 GOTHSF-800 4.0 2.26 5.9 7.2 2~12
GOTHSF-1000 5.0 2.65 6.2 9.0 2~12
