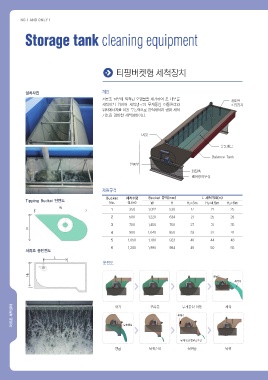

Page 22 - 가온텍

설치사진
설치사진 개요
저류조 하부에 퇴적된 오염물을 제거하여 조 내부를 개도율
세척하기 위하여 세척탱크의 무게중심 이동원리와 조정장치
위치에너지를 이용 무동력으로 강력세척과 헹굼 세척
기능을 겸비한 세척설비이다.

버킷

유동배플

Balance Tank
완충부
회전축
베어링하우징

제원규격
Bucket 세척수량 Bucket 규격(mm) L 세척거리(m)
Tipping Bucket 단면도
No. (L/m) W H H 2=3m H 2=4.5m H 2=6m
W
1 350 1,022 530 17 21 25
2 500 1,220 634 21 25 29
3 700 1,450 750 27 31 35
H
4 900 1,640 850 33 37 41
5 1,050 1,780 923 40 44 48

6 1,200 1,990 984 45 50 55
저류조 종단면도
L
운전도

H 2 헹굼수
세척수

대기 급수중 무게중심 이동 세척

무게추
유동배플

무게추와 밸런스조절

헹굼 복귀준비 복귀중 복귀
