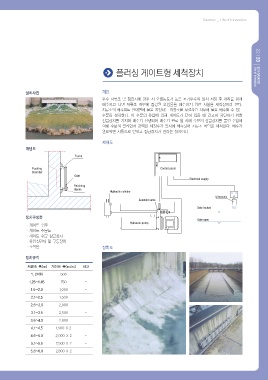

설치사진 개요
우수 저류조 및 침전지에 강우 시 오염농도가 높은 초기우수의 일시 저장 후 처리를 위해
배수하고 나면 저류조 저부에 침강된 오염물을 배수하기 위한 시설을 세척장치라 한다.
저류조의 배수피트 반대편에 물을 저장하는 저장조를 부설하고 하부에 물을 배수할 수 있는
수문을 설치한다. 이 수문의 유압에 의해 게이트가 닫혀 있을 때 견고히 차단하기 위한
잠금장치를 가지며 배수가 진행되어 배수가 완료 될 시에 수문의 잠금장치를 풀면 수압에
의해 수문의 열리면서 강력한 세정수가 일시에 배수되어 저류조 바닥을 세척한다. 배수가
완료되면 자동으로 닫히고 잠금장치가 걸리는 장치이다.

제어도
개념도

장치구성품
·게이트 수문
·게이트 수문틀
·게이트 수문 잠금장치
·유압실린더 및 구동장치
·조작반 장치도

장치규격

저류조 폭(m) 게이트 폭(m/m) 비고
1, 2이하 500 -
1.25~1.45 750 -
1.5~2.0 1,000 -
2.1~2.5 1,500 -
2.6~3.0 2,000 -

3.1~3.5 2,500 -
3.6~4.0 2,800 -
4.1~4.5 1,500 X 2 -
4.6~5.0 2,000 X 2 -
5.1~5.5 2,500 X 2 -
5.6~6.0 2,800 X 2 -
